Подробная информация о продукте:
|
| Неподвижное кольцо: | SIC/CAR TC/TC | Размеры: | Зависит от модели. |
|---|---|---|---|
| Служба: | Услуги OEM | Время выполнения: | Быстро на корабль |
| Рабочая температура: | -20～180℃ | Тип уплотнений: | 108U |
| Для: | Автомобильный насос | линейная скорость: | ≤ 12 м/с |
| Выделить: | Механическая уплотнение бассейна спа насос,Механическая печать типа John Crane,Уплотнение одиночной весны механическое |
||
| Информация о продукте | ||
| Наименование продукта | Механическая печать | |
| Тип | 108U | |
| Ограничения эксплуатации | Стандартный | DIN24960 |
| Давление | ≤1,0 МПа | |
| Температура | -20-180°C | |
| Скорость | ≤ 15 м/с | |
| Средний | Вода, сточные воды, морская вода, нефть, кислота, органический растворитель, кристаллическая кислота, аморфная кислота, щелочи, соль, коррозионная жидкость, не коррозионная жидкость и т.д. | |
| Материал |
Стационарный материал для лица |
Ca (углеродный графит) |
| Sic (карбид кремния) | ||
| Cer (керамика) | ||
| TC (T)карбид унстена) | ||
|
Материал вращающейся поверхности |
Ca (углеродный графит) | |
| Sic (карбид кремния) | ||
| Cer (керамика) | ||
| TC (T)карбид унстена) | ||
|
Вторичный материал уплотнения |
NBR | |
| FKM ((VT) | ||
| EPDM | ||
| ПТФЕ | ||
| Металлический компонент | SS304 | |
| SS316 | ||

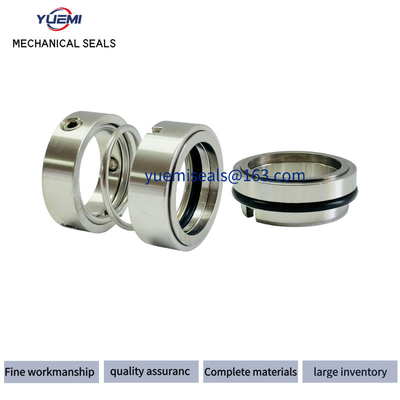

Структурные особенности: один конец и одна пружина, несбалансированная, фиксированное направление вращения и пружина катушки приводятся.Структура этой печати проста, а стоимость низкая.Этот компонент уплотнения имеет широкое применение и является стабильным и надежным.
Сфера применения: широко используется в нефтехимической инженерии, нефтепереработке, химической обработке, химическом волокне, обработке воды и транспортировке химических веществ.
| Модель | D1 | D3 | D7 | Л | L3 | L4 |
| 108-8 | 8 | 15.8 | 21 | 19 | 13.5 | 5 |
| 108-9 | 9 | 20 | 21 | 20 | 15 | 5 |
| 108-10 | 10 | 20 | 21/22 | 20 | 15 | 5 |
| 108-11 | 11 | 20 | 23 | 20 | 15 | 5 |
| 108-12 | 12 | 22 | 23/24/26 | 20/21 | 15/16 | 5 |
| 108-14 | 14 | 24.5 | 25/26/28 | 21/25 | 16/20 | 5 |
| 108-15 | 15 | 26.5 | 27/28/30 | 25 | 20/19 | 5.0/6.0 |
| 108-16 | 16 | 26.5 | 27/28/30 | 25 | 20/19 | 5.0/6.0 |
| 108-17 | 17 | 32 | 33/35 | 25 | 20 | 5 |
| 108-17T | 17 | 2 | 28 | 25 | 19.5 | 5.5 |
| 108-18 | 18 | 32 | 33 | 25 | 20 | 5 |
| 108-19 | 19 | 34 | 35 | 25 | 20 | 5 |
| 108-20 | 20 | 34 | 35/36 | 25 | 20 | 5 |
| 108 - 22 | 22 | 37 | 37 | 28 | 22.5/22 | 5.5/6 |
| 108-22Т | 22 | 35 | 36 | 25 | 20 | 5 |
| 108-24 | 24 | 39 | 40/41 | 32/35/37 | 24/27/29 | 8 |
| 108-25 | 25 | 39 | 40/41/41.8 | 32/35/37 | 24/27/29 | 8 |
| 108-28 | 28 | 45 | 45/46 | 35/37 | 27.5/29.5 | 8 |
| 108-30 | 30 | 45 | 45/46 | 35/37 | 27.5/29.5 | 8 |
| 108-35 | 35 | 50.5 | 50 | 37 | 28.5 | 8 |
| 108-40 | 40 | 57.5 | 58 | 40 | 31 | 8.5 |
| 108-45 | 45 | 62.5 | 63 | 40 | 31.5 | 8.5 |
| 108-50 | 50 | 71 | 70 | 45 | 35.5 | 9.5 |
| 108-55 | 55 | 75.5 | 75 | 45 | 35.5 | 9.5 |
