Подробная информация о продукте:
|
| Использование: | Насос, компрессор | Вторичное уплотнение: | PTEF CAR CE |
|---|---|---|---|
| Стандартный или нестандартный: | стандартная пломба | Спецификация: | как требование |
| Выделить: | Механическая уплотнитель флуоропластичного насоса для воды,WB2 Механическая пломба водонасоса,ПТФЕ уплотнители для толкателей |
||
- Что?
| D1 ((мм) | Размер | D3 | D7 | D6 | L4 | L1 | L12 |
| 25 | 0250 | 60 | 60 | 47 | 27 | 42 | 45 |
| 30 | 0300 | 67 | 67 | 53 | 27 | 42 | 45 |
| 32 | 0320 | 69 | 64 | 50.7 | 27 | 42 | 45 |
| 35 | 0350 | 72 | 70 | 57 | 27 | 42 | 45 |
| 40 | 0400 | 78 | 76 | 62 | 26 | 42 | 45 |
| 45 | 0450 | 84 | 82 | 67 | 27 | 44 | 46 |
| 50 | 0500 | 88 | 86 | 72 | 27 | 46 | 46 |
| 55 | 0550 | 95 | 90 | 77 | 27 | 46 | 46 |
| 60 | 0600 | 100 | 95 | 82 | 27 | 46 | 46 |
| 65 | 0650 | 105 | 100 | 87 | 27 | 46 | 46 |
| Условия эксплуатации: | |
| Температура: | - 20oCдо + 120oC |
| Давление: | ≤ 0,5 МПа |
| Скорость: | ≤ 10 м/с |
| Материалы: | |
| Стационарный кольцо: | Q2,V2 |
| Ротационное кольцо: | Тефло, Q2 |
| Вторичная печать: | Тефло |
| Пролетные и металлические части: | F,G |
| Применение: | Серовая кислота, углеводородная кислота, фосфорная кислота, уксусная кислота и азотная кислота в различных степенях и т.д. |

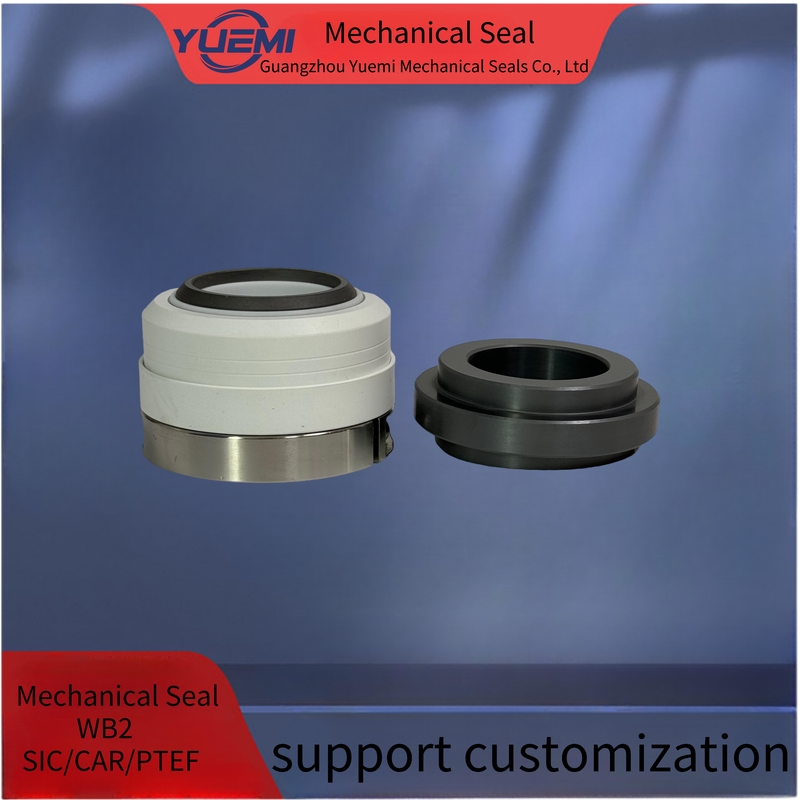

ПТФЕ уплотнители 10 т Джон Крейн Механический уплотнитель для миниэлектрического водяного насоса
YUEMI WB2 идентична с Джон Крейн 10tmechanica море
Приготовление:
1. Внешний диаметр вала находится в пределах допустимой допустимости +-0,05 мм
2. Выпуск вала < 0,1 мм
3. Плотность конца вала < 0,13 мм
4, нет острых краев на вале над кольцом
Примечание:
Во время установки, не царапать или повредить кольцо. Если что-то повреждено, пожалуйста, свяжитесь с нами, чтобы заменить новый.
Установка в конструкциях:
1. полный набор уплотнения картриджа очищается и точно проходит проверку утечек перед продажей.
2 Размещение между уплотнителем и валом составляет dl h6 0.8В конце вала должен быть проходный вход.Внешний диаметр вала в положении винта должен быть на 0,2 мм меньше,чтоб не дать винту слишком сильно затянуться.
3Поместите уплотнитель картриджа в насосную камеру, затем:
A: Укрепление четырех винтовых болтов фланцев, обеспечивающих вход среды в отверстие "G" в верхнем положении
B: Укрепить четыре винта и расположить рукав вала на вале.
С: Уберите четыре габаритные таблички. Пожалуйста, оставьте их и используйте их в будущих установках и
Разобраться.
D: соедините среднюю свинцовую трубу с отверстием "G", чтобы отмыть тепло от трения и
промывку уплотнительной камеры при работе насоса.
Примечание:
Чтобы завершить установку, он поворачивал вал вручную, чтобы проверить вращение, если он не мог вращаться плавно, уплотнение было неправильно установлено.
Мы хотим искренне сотрудничать с клиентами, чтобы поставлять высококачественные продукты и услуги Мы верим в установление долгосрочных отношений сотрудничества, которые являются ключом к успеху
