Подробная информация о продукте:
|
| Тип уплотнения: | М37Г уплотнитель | Дополнительное обслуживание: | OEM радушен |
|---|---|---|---|
| Применение: | Насосы для воды, центробежные насосы, подводные насосы | Печать насоса Esco: | Весенний тюлен с рукавами и щипцами |
| Неподвижное кольцо: | керамика/sic/tc | Служба: | Служба OEM |
| Выделить: | Механическое уплотнение вала водонасоса,M37g Механическое уплотнение вала с одной пружиной,M37 Механическая уплотнитель вала с одной пружиной |
||
Механические многостворчатые пружины с герметичностью, которые доступны в самых разных формах эластомеров для обработки практически любой промышленной жидкости.Все компоненты удерживаются вместе с помощью кольца в унифицированной конструкции и могут быть легко отремонтированы на месте.
Высококачественные механические уплотнители
Описание:
Замена:
Для промышленных насосов

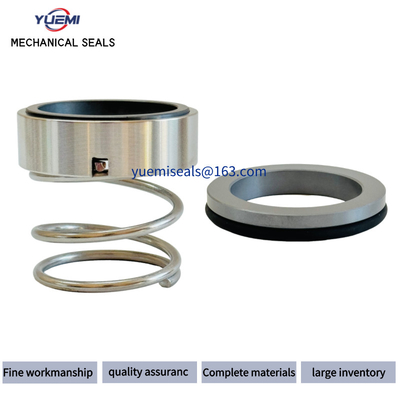

М37/М37Г уплотнение
1Условия эксплуатации:
Температура: от -20 до +180 °C
Давление: ≤1,0 МПа
Скорость: ≤ 15 м/с
2Материалы:
Недвижимое кольцо: керамика, карбид кремния, TC, углерод
Ротационное кольцо: углерод, карбид кремния, сталь
Вторичная печать: NBR, EPDM, Viton
Пролет и металлические части: сталь
3Тип сиденья:
Стандарт: G9
Альтернативный вариант: G6, G4, G13
4Применение: Чистая вода, сточные воды, масло и другие умеренно коррозионные жидкости
| Условия эксплуатации: | |
| Температура: | -50oCдо +200oC |
| Давление: | ≤1,0 МПа |
| Скорость: | ≤ 20 м/с |
| Материалы: | Сик/сик |
| Стационарный кольцо: | Q2,B,U2 |
| Ротационное кольцо: | U22,Q22 |
| Вторичная печать: | P,E,V,Aflas |
| Пролетные и металлические части: | F,G |
| Применение: | Чистая вода, сточные воды, нефть и другие умеренно коррозионные жидкости |
| -М37Г Размеры ((мм) | |||||||||
| Размер | d | D3 | D6 | D7 | D8 | L3 | L31 | L4 | L8 |
| 10 | 10.0 | 20.0 | 17.0 | 21.0 | 3.0 | 16.9 | - | 10.0 | 17.5 |
| 12 | 12.0 | 220 | 19.0 | 23.0 | 3.0 | 17.4 | - | 10.0 | 17.5 |
| 14 | 14.0 | 24.0 | 21.0 | 25.0 | 3.0 | 17.4 | 16.5 | 10.0 | 17.5 |
| 16 | 16.0 | 26.0 | 23.0 | 27.0 | 3.0 | 19.5 | 16.5 | 10.0 | 17.5 |
| 18 | 18.0 | 31.0 | 27.0 | 33.0 | 3.0 | 20.5 | 18.0 | 11.5 | 19.5 |
| 20 | 20.0 | 34.0 | 29.0 | 35.0 | 3.0 | 22.0 | 19.0 | 11.5 | 19.5 |
| 22 | 22.0 | 36.0 | 31.0 | 37.0 | 3.0 | 23.5 | 20.5 | 11.5 | 19.5 |
| 24 | 24.0 | 38.0 | 33.0 | 39.0 | 3.0 | 25.0 | 22.0 | 11.5 | 19.5 |
| 25 | 25.0 | 39.0 | 34.0 | 40.0 | 3.0 | 26.5 | 23.5 | 11.5 | 19.5 |
| 28 | 28.0 | 42.0 | 37.0 | 43.0 | 3.0 | 26.5 | 24.5 | 11.5 | 19.5 |
| 30 | 30.0 | 44.0 | 39.0 | 45.0 | 3.0 | 25.0 | 24.5 | 11.5 | 19.5 |
| 32 | 32.0 | 46.0 | 42.0 | 48.0 | 3.0 | 28.5 | 28.0 | 11.5 | 19.5 |
| 33 | 33.0 | 47.0 | 42.0 | 48.0 | 3.0 | - | - | 11.5 | 19.5 |
| 35 | 35.0 | 49.0 | 44.0 | 50.0 | 3.0 | 28.5 | 28.0 | 11.5 | 19.5 |
| 38 | 38.0 | 54.0 | 49.0 | 56.0 | 4.0 | 32.2 | 31.0 | 14.0 | 220 |
| 40 | 40.0 | 56.0 | 51.0 | 58.0 | 4.0 | 34.7 | 34.0 | 14.0 | 22.0 |
| 43 | 43.0 | 59.0 | 54.0 | 61.0 | 4.0 | - | - Я... | 14.0 | 22.0 |
| 45 | 45.0 | 61.0 | 56.0 | 63.0 | 4.0 | 39.2 | 36.5 | 14.0 | 22.0 |
| 48 | 48.0 | 64.0 | 59.0 | 66.0 | 4.0 | 44.7 | 42.0 | 14.0 | 220 |
| 50 | 50.0 | 66.0 | 62.0 | 70.0 | 4.0 | 45.7 | 43.0 | 15.0 | 23.0 |
| 53 | 53.0 | 0.69 | 65.0 | 73.0 | 4.0 | - | - | 15.0 | 23.0 |
| 55 | 55.0 | 71.0 | 67.0 | 75.0 | 4.0 | 49.0 | 47.0 | 15.0 | 23.0 |
| 58 | 58.0 | 78.0 | 70.0 | 78.0 | 4.0 | 52.0 | 50.0 | 15.0 | 23.0 |
| 60 | 60.0 | 79.0 | 720 | 80.0 | 4.0 | 53.0 | 51.0 | 15.0 | 23.0 |
| 63 | 63.0 | 83.0 | 75.0 | 83.0 | 4.0 | - | - Я... | 15.0 | 23.0 |
| 65 | 65.0 | 85.0 | 77.0 | 85.0 | 4.0 | 54.3 | 52.0 | 15.0 | 23.0 |
| 68 | 68.0 | 88.0 | 81.0 | 90.0 | 4.0 | 55.3 | 52.7 | 18.0 | 26.0 |
| 70 | 70.0 | 90.0 | 83.0 | 92.0 | 4.0 | 56.3 | 54.0 | 18.0 | 26.0 |
| 75 | 75.0 | 98.0 | 88.0 | 97.0 | 4.0 | 56.3 | 54.0 | 18.0 | 26.0 |
| 80 | 80.0 | 103.0 | 95.0 | 105.0 | 4.0 | 59.3 | 58.0 | 18.2 | 26.2 |
