Подробная информация о продукте:
|
| Продукт: | Настраиваемая OEM уплотнитель насоса для воды | Тип уплотнений: | Автомобильный охлаждающий насос |
|---|---|---|---|
| Модель: | FTK | Механическая печать: | двойная печать |
| Стиль: | FTK/560DA | Применение: | Водяные помпы |
| Образец: | Оценка | ||
| Выделить: | Части мотоциклов Механическая уплотнитель,Автомобильный охлаждающий насос Механическая пломба,Механическая пломба диффузора насоса |
||
эксплуатационные пределы
Давление: ≤ 0,3 МПа
Скорость: ≤4500 р/мин Температура: -30°C+150°C
Средство: чистая вода, морская вода, антифриз для газовых двигателей
Ротационное кольцо (керамическое/SiC)
Стационарное кольцо (углеродный/углеродный/силиковый пластик)
Пролет (SUS304/SUS316)
Недвижимое сиденье (SUS304/SUS316)
Вторичная печать (NBR/EPDM/HNBR/VITON)
Останавливающее кольцо (SUS304/SUS316/Q235-A)
| Модель |
d(mm) 16 20 25 40 45 |
d1 | d | d, | дс | d | h1 | 6 | b | 14 | 1s |
|
TMFTK-16 TMFTK-20 TMFTK-25 TMFTK-40 TMFTK-45 |
18.2 21.2 26.4 41.2 46.3 |
41 45 52 75 80 |
41.5 43.8 51.0 75.0 80 |
23.0 27.0 30.5 50.5 55.5 |
33 38 47 65 73.8 |
26.5 29.0 34.5 48.6 53.0 |
75 7.0 7.0 12.0 16.0 |
10 10 13 21 21 |
9.0 12.0 145 15.6 16.0 |
5.0 5.8 85 13.0 13.0 |
ДВОЛЬНАЯ ПРЕЗИМКА для подводных насосов:
14MM 20MM 25MM 30MM 40MM 45MM Ebara и Tsurumi OEM замена
Двойная уплотнительная пломба типа А ((20 мм, 25 мм, 30 мм, 35 мм) для подводных насосов Ebara DS, DVS, DL, DL W/C;
Двойная уплотнение типа А ((40 мм и 45 мм) для подводных насосов Ebara DL и DL W/C;
Тип EAN (30 мм, 40 мм и 45 мм) двойной уплотнитель для Ebara DML и DMLV подводных насосов, ступенчатый вал, размер одного конца небольшой, а размер другого конца больше.

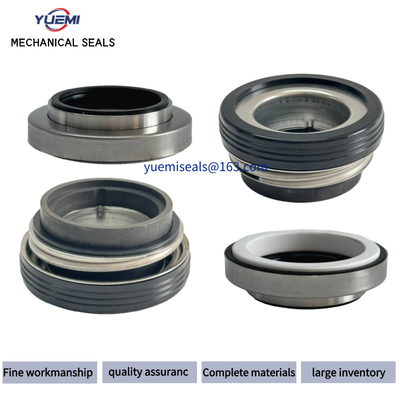

Ниже приведены фотографии двойного уплотнения типа А ((40 мм и 45 мм) для Ebara DL и DL W/C подводных насосов:
Тип А (-40,-45)
| Нет, нет, нет. | Наименование части | Маленал | |
| 1 | Упаковка | НБР резина | |
| 2 | Кольцо печати | Углеродный графит | |
| 3 | Плавающее кольцо | Керамика | |
| 4 | Кольцо для лома | Пролетная сталь | |
| 5 | Кольцо для лома | Пролетная сталь | |
| 6 | Плавающее кольцо | Силиконовый картид |
YMFTK-40 CE/CA/NBR YM560D-40C SIC/SIC/NBR YMFTK-45 CE/CA/NBR YM560D-45A SIC/SIC/NBR |
| 7 | Кольцо печати | Сиконокартид | |
| 8 | Весна | Аиси 304 |
