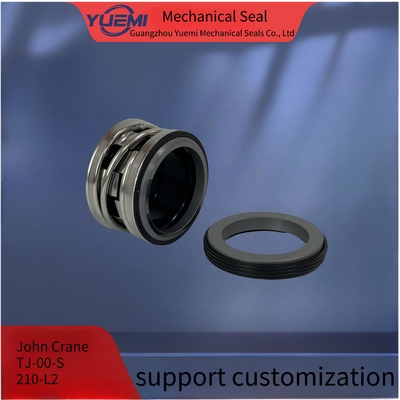

Подробная информация о продукте:
|
| Положение: | 210-L1 | Скорость: | Ультравысокоскоростной механический уплотнитель |
|---|---|---|---|
| Диаметр вала: | 12 мм~100 мм | Sku: | TJ-00-S |
| Выделить: | ODM механическое уплотнение,Механическая уплотнительная техника для карбида кремния,Противопожарная пломба из карбида кремния ODM |
||
- Что?
| Модель | d1 ((mm) | d3 | d7 | 11 | 12 | 13 | 14 |
| 2100 - 10 | 10 | 20 | 21 | 5 | 15.2 | 27.7 | 35.2 |
| 2100-12 | 12 | 22 | 23 | 6 | 15.2 | 26.7 | 34.2 |
| 2100 - 14 | 14 | 24 | 25 | 6 | 15.2 | 29.2 | 34.2 |
| 2100-15 | 15 | 25 | 26 | 6 | 15.2 | 29.2 | 34.2 |
| 2100-16 | 16 | 26 | 27 | 6 | 15.2 | 29.2 | 34.2 |
| 2100 - 18 | 18 | 32 | 33 | 6 | 20.2 | 31.7 | 39.2 |
| 2100 - 20 | 20 | 34 | 35 | 6 | 20.2 | 31.7 | 39.2 |
| 2100 - 22 | 22 | 36 | 37 | 6 | 20.2 | 31.7 | 39.2 |
| 2100 - 24 | 24 | 38 | 39 | 6 | 20.2 | 34.2 | 44.2 |
| 2100-25 | 25 | 39 | 40 | 6 | 20.2 | 34.2 | 44.2 |
| 2100-28 | 28 | 42 | 43 | 6 | 26.2 | 36.7 | 44.2 |
| 2100-30 | 30 | 44 | 45 | 7 | 26.2 | 35.7 | 43.2 |
| 2100-32 | 32 | 46 | 48 | 7 | 26.2 | 35.7 | 48.2 |
| 2100 - 33 | 33 | 47 | 48 | 7 | 26.2 | 35.7 | 48.2 |
| 2100-35 года | 35 | 49 | 50 | 8 | 26.2 | 34.7 | 47.2 |
| 2100-38 | 38 | 54 | 56 | 8 | 30.2 | 37.2 | 47.2 |
| 2100 - 40 | 40 | 56 | 58 | 8 | 30.2 | 37.2 | 47.2 |
| 2100 - 43 | 43 | 59 | 61 | 8 | 30.2 | 37.2 | 52.2 |
| 2100-45 года | 45 | 61 | 63 | 8 | 30.2 | 37.2 | 52.2 |
| 2100 - 48 | 48 | 64 | 66 | 10 | 30.2 | 35.2 | 50.2 |
| 2100-50 | 50 | 66 | 70 | 10 | 30.2 | 37.7 | 50.2 |
| 2100-53 года | 53 | 69 | 73 | 10 | 30.2 | 37.7 | 60.2 |
| 2100-55 | 55 | 71 | 75 | 10 | 30.2 | 37.7 | 60.2 |
| 2100-58 | 58 | 78 | 78 | 10 | 33.2 | 42.7 | 60.2 |
| 2100-60 | 60 | 80 | 80 | 12 | 33.2 | 40.7 | 58.2 |
| 2100-63 гг. | 63 | 83 | 83 | 12 | 33.2 | 40.7 | 58.2 |
| 2100 - 65 | 65 | 85 | 85 | 12 | 33.2 | 40.7 | 68.2 |
| 2100 - 68 | 68 | 88 | 90 | 12 | 33.2 | 40.7 | 68.2 |
| 2100-70 | 70 | 90 | 92 | 12 | 33.2 | 48.2 | 68.2 |
| 2100-75 | 75 | 99 | 97 | 12 | 40.2 | 48.2 | 68.2 |
| 2100-80 | 80 | 104 | 105 | 14 | 40.2 | 47.7 | 77.7 |
| 2100 - 85 | 85 | 109 | 110 | 14 | 40.2 | 47.7 | 77.7 |
| 2100-90 | 90 | 114 | 115 | 14 | 40.2 | 52.7 | 77.7 |
| 2100-95 гг. | 95 | 119 | 120 | 14 | 40.2 | 52.7 | 77.7 |
| 2100 - 100 | 100 | 124 | 125 | 14 | 40.2 | 52.7 | 77.7 |
| Тип печати | Серия 2100 |
| Размер вала | Полный размер ((10-100 мм) |
| Температура | -20° до 120°. |
| Давление | не превышает 1,8 МПа |
| Скорость | До 15 м/с |
| Лицо | SIC,TC |
| Сиденье | Углерод, Сик, ТЦ |
| Эластомер | NBR, EPDM, Fkm, |
| Весна | SS304 SS316 |
| Металлические детали | SS304 SS316 |
Приготовление:
1. Внешний диаметр вала находится в пределах допустимой допустимости +-0,05 мм
2. Выпуск вала < 0,1 мм
3. Плотность конца вала < 0,13 мм
4, нет острых краев на вале над кольцом
Примечание:
Во время установки, не царапать или повредить кольцо. Если что-то повреждено, пожалуйста, свяжитесь с нами, чтобы заменить новый.
Установка в конструкциях:
1. полный набор уплотнения картриджа очищается и точно проходит проверку утечек перед продажей.
2 Размещение между уплотнителем и валом составляет dl h6 0.8В конце вала должен быть проходный вход.Внешний диаметр вала в положении винта должен быть на 0,2 мм меньше,чтоб не дать винту слишком сильно затянуться.
3Поместите уплотнитель картриджа в насосную камеру, затем:
A: Укрепление четырех винтовых болтов фланцев, обеспечивающих вход среды в отверстие "G" в верхнем положении
B: Укрепить четыре винта и расположить рукав вала на вале.
С: Уберите четыре габаритные таблички. Пожалуйста, оставьте их и используйте их в будущих установках и
Разобраться.
D: соедините среднюю свинцовую трубу с отверстием "G", чтобы отмыть тепло от трения и
промывку уплотнительной камеры при работе насоса.
Примечание:
Чтобы завершить установку, он поворачивал вал вручную, чтобы проверить вращение, если он не мог вращаться плавно, уплотнение было неправильно установлено.
