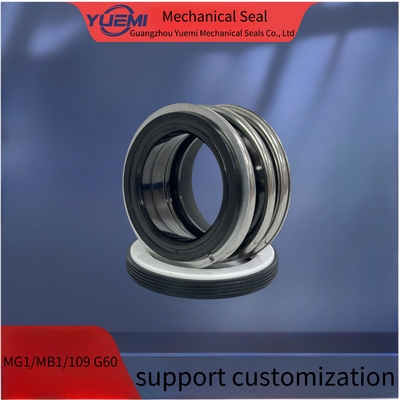

Подробная информация о продукте:
|
| Отметка: | YUEMI | Функция: | Резиновое уплотнение мембраны |
|---|---|---|---|
| Использование: | Неуравновешенная пломба | Диаметр вала: | MG1-12mm-110mm |
| Вторичное уплотнение: | CAR SIC TC CE/NBR EPDMFKM | Замена: | Замена Mg1 |
| Выделить: | Borgmann G60 Водяной насос Механическая уплотнитель,Уплотнение водяной помпы 100MM механическое,Боргманн G60 мех уплотнительный насос |
||
| d1 | d3 | d7 | d8 | d7-1 | 1 3 | l2 | 1 | 1 4 | 15 МГ1 | 16 MG1S20 | 17 МГ12 | 1 8 МГ13 |
| 10 | 22 | 21 | 19.2 | 24.6 | 6.5 | 6.5 | 6 | 10 | 14.7 | 25.5 | 26 | 33.5 |
| 12 | 24.5 | 23 | 21.6 | 27.8 | 6.5 | 5.5 | 9 | 10 | 15.2 | 25.5 | 26 | 33.5 |
| 14 | 28 | 25 | 24.6 | 30.95 | 6.5 | 5.5 | 10.5 | 10 | 17.2 | 25.5 | 28.5 | 33.5 |
| 15 | 28 | 27 | 24.6 | 30.95 | 6.5 | 6.5 | 10.5 | 10 | 17.2 | 25.5 | 28.5 | 33.5 |
| 16 | 28 | 27 | 28 | 30.95 | 6.5 | 7.5 | 10.5 | 10 | 17.2 | 25.5 | 28.5 | 33.5 |
| 18 | 31.5 | 33 | 30 | 34.15 | 7.5 | 8 | 10.5 | 11.4 | 19.7 | 25.5 | 30.1 | 37.7 |
| 19 | 36.5 | 35 | 35 | 34.15 | 7.5 | 7.5 | 10.5 | 11.4 | 21.7 | 25.5 | 30.1 | 37.7 |
| 20 | 36.5 | 35 | 35 | 35.7 | 7.5 | 7.5 | 10.5 | 11.4 | 21.7 | 25.5 | 30.1 | 37.7 |
| 22 | 36.5 | 37 | 35 | 37.3 | 7.5 | 7.5 | 10.5 | 11.4 | 21.7 | 25.5 | 30.1 | 37.7 |
| 24 | 42 | 39 | 38 | 40.5 | 7.5 | 7.5 | 10.5 | 11.4 | 22.7 | 25.5 | 32.7 | 42.7 |
| 25 | 42 | 40 | 38 | 40.5 | 7.5 | 7.5 | 10.5 | 11.4 | 23.2 | 25.5 | 32.7 | 42.7 |
| 28 | 48.5 | 43 | 42 | 46.65 | 7.5 | 9 | 12 | 11.4 | 26.7 | 33.5 | 35.2 | 42.7 |
| 30 | 48.5 | 45 | 45 | 50.8 | 7.5 | 10.5 | 12 | 11.4 | 26.7 | 33.5 | 35.2 | 42.7 |
| 32 | 53 | 48 | 48 | 50.8 | 7.5 | 10.5 | 12 | 11.4 | 27.7 | 33.5 | 35.2 | 47.7 |
| 33 | 53 | 48 | 50 | 54 | 7.5 | 11 | 12 | 11.4 | 27.7 | 33.5 | 35.2 | 47.7 |
| 35 | 56.5 | 50 | 52 | 54 | 7.5 | 11 | 12 | 11.4 | 28.7 | 33.5 | 35.2 | 47.7 |
| 38 | 58.5 | 56 | 55 | 57.15 | 9 | 10.5 | 12 | 14 | 30.2 | 33.5 | 36.2 | 46.2 |
| 40 | 61.5 | 58 | 58 | 60.35 | 9 | 10.8 | 12 | 14 | 30.2 | 33.5 | 36.2 | 46.2 |
| 42 | 65 | 61 | 62 | 63.5 | 6 | 12 | 12 | 14 | 30.2 | 41.5 | 36.2 | 46.2 |
| 43 | 65 | 61 | 62 | 63.5 | 9 | 12 | 12 | 14 | 30.2 | 41.5 | 36.2 | 51.2 |
| 45 | 67.5 | 63 | 64 | 63.5 | 9 | 11.5 | 12 | 14 | 30.2 | 41.5 | 36.2 | 51.2 |
| 48 | 70 | 66 | 68.4 | 66.7 | 9 | 11.5 | 12 | 14 | 30.7 | 41.5 | 36.2 | 51.2 |
| 50 | 73.5 | 70 | 69.3 | 69.85 | 9.5 | 11.5 | 13.5 | 15 | 30.7 | 41.5 | 38.2 | 50.7 |
| 53 | 78 | 73 | 72.3 | 73.05 | 11 | 12.5 | 13.5 | 15 | 33.2 | 41.5 | 36.7 | 59.2 |
| 55 | 80.5 | 75 | 75.4 | 76.2 | 11 | 13.5 | 13.5 | 15 | 35.2 | 41.5 | 36.7 | 59.2 |
| 58 | 85 | 78 | 78.4 | 79.4 | 11 | 13.5 | 13.5 | 15 | 37.2 | 41.5 | 41.7 | 59.2 |
| 60 | 88 | 80 | 80.4 | 79.4 | 11 | 13.5 | 13.5 | 15 | 38.2 | 41.5 | 41.7 | 59.2 |
| 65 | 93 | 85 | 85.4 | 92.1 | 11 | 13 | 16 | 15 | 40.2 | 49.5 | 41.7 | 69.2 |
| 68 | 96 | 90 | 91.5 | 95.25 | 11.5 | 13.7 | 16 | 18 | 40.2 | 49.5 | 41.3 | 69 |
| 70 | 99 | 92 | 92 | 95.25 | 11.5 | 13 | 16 | 18 | 40.2 | 49.5 | 49 | 69 |
| 75 | 106.5 | 97 | 99 | 101.6 | 11.5 | 14 | 16 | 18 | 40.2 | 52.5 | 49 | 69 |
| 08 | 111.5 | 105 | 104 | 114.3 | 12 | 15 | 20 | 18.3 | 40.2 | 56.5 | 48.2 | 78.2 |
| 85 | 119.5 | 110 | 109 | 117.5 | 14 | 15 | 20 | 18.3 | 41.2 | 56.5 | 46.2 | 76.2 |
| 90 | 126.5 | 115 | 114 | 123.85 | 14 | 15 | 20 | 18.3 | 15.2 | 59.5 | 51.2 | 76.2 |
| 95 | 131.5 | 120 | 120.3 | 127 | 14 | 16 | 20 | 17.3 | 46.2 | 59.5 | 51.2 | 76.2 |
| 100 | 136.5 | 125 | 123.3 | 133.35 | 14 | 16 | 20 | 17.3 | 47.2 | 62.5 | 51.2 | 76.2 |
Насосы:Все виды вращающегося оборудования,таких как центробежные насосы,агитаторы,для большинства общих и легких химических задач,где бы то ни было можно использовать эластомерное вторичное уплотнение.
Температура: -30°C~200°C
Давление: ≤ 1,2 МПа
Скорость: ≤ 12 м/сек
Конструктивные особенности:
Дизайн уплотнения эластомерного меха, включая
виды статконарных колец,соответствующие DIN24960 и
ISO3069, в сочетании с G60, G50, G6, G4, G9, G606, и т.д.
Технические параметры
| Температура | -30°C~+200°C |
| давление | ≤ 0-0,8Mp a |
| Скорость | ≤ 10 м/с |
| Средний | вода |
Материалы
| Ротационное кольцо |
SiC/VIT |
| Стационарный кольцо |
SiC/VIT |
| Весна | SUS304/SUS316 |
| Недвижимое сиденье | SUS304/SUS316 |
| Вторичная печать |
Fkm/EPDM |
| Окружающийся кольцевой держатель | SUS304/SUS316 |
Приготовление:
1. Внешний диаметр вала находится в пределах допустимой допустимости +-0,05 мм
2. Выпуск вала < 0,1 мм
3. Плотность конца вала < 0,13 мм
4, нет острых краев на вале над кольцом
Примечание:
Во время установки, не царапать или повредить кольцо. Если что-то повреждено, пожалуйста, свяжитесь с нами, чтобы заменить новый.
Установка в конструкциях:
1. полный набор уплотнения картриджа очищается и точно проходит проверку утечек перед продажей.
2 Размещение между уплотнителем и валом составляет dl h6 0.8В конце вала должен быть проходный вход.Внешний диаметр вала в положении винта должен быть на 0,2 мм меньше,чтоб не дать винту слишком сильно затянуться.
3Поместите уплотнитель картриджа в насосную камеру, затем:
A: Укрепление четырех винтовых болтов фланцев, обеспечивающих вход среды в отверстие "G" в верхнем положении
B: Укрепить четыре винта и расположить рукав вала на вале.
С: Уберите четыре габаритные таблички. Пожалуйста, оставьте их и используйте их в будущих установках и
Разобраться.
D: соедините среднюю свинцовую трубу с отверстием "G", чтобы отмыть тепло от трения и
промывку уплотнительной камеры при работе насоса.
Примечание:
Чтобы завершить установку, он поворачивал вал вручную, чтобы проверить вращение, если он не мог вращаться плавно, уплотнение было неправильно установлено.
