Подробная информация о продукте:
|
| Функция: | Насосы | Использование: | Неуравновешенный |
|---|---|---|---|
| Диаметр вала: | 10 мм-70 мм | Структура: | Параллельная весна |
| Стандартный или нестандартный: | Стандартный | Тип: | Одной весной |
| Выделить: | CA Механическое уплотнение водонасоса,Механическое уплотнение водонасоса NBR,CE Механическое уплотнение водонасоса |
||
Применение таблицы сочетания моделей водяных насосов
| Модель | d1 ((mm) | d3 | d6 | d7 | 11 | 13 |
| 560А-10 | 10 | 23.5 | 16 | 24 | 25 | 7 |
| 560А-11 | 11 | 23.5 | 16 | 24 | 25 | 7 |
| 560A-12 | 12 | 26 | 17 | 26 | 25 | 7 |
| 560A-14 | 14 | 28 | 21 | 28 | 25.5 | 7 |
| 560А-15 | 15 | 30 | 21 | 28 | 29.5 | 7 |
| 560A-16 | 16 | 32 | 22 | 28/32 | 33.5 | 10 |
| 560А-18 | 18 | 32.5 | 25 | 35 | 36.5 | 10 |
| 560A-19 | 19 | 32.5 | 25 | 35 | 36.5 | 10 |
| 560А-20 | 20 | 35.5 | 27 | 38 | 38 | 10 |
| 560А-22 | 22 | 37.5 | 29 | 38/40 | 40.3 | 10 |
| 560А-25 | 25 | 42 | 32 | 44 | 39.3 | 10 |
| 560А-28 | 28 | 47 | 34 | 46 | 40 | 10.0 |
| 560A-30S | 30 | 46 | 35 | 45 | 38.2 | 7.5 |
| 560A-30L | 30 | 48 | 38 | 50 | 40 | 10.0 |
| 560A-32 | 32 | 50 | 40 | 54 | 40 | 10 |
| 560А-35 | 35 | 54.5 | 44 | 58 | 42 | 10 |
| 560A-38 | 38 | 58.5 | 46 | 60 | 42.6 | 10 |
| 560А-40 | 40 | 62.5 | 48 | 64 | 42.6 | 10 |
| 560А-45 | 45 | 66.5 | 52 | 66 | 45 | 10 |
| 560А-50 | 50 | 72.5 | 58 | 72 | 54.6 | 11.5 |
| 560A-55S | 55 | 72 | 60 | 75 | 59.4 | 12 |
| 560A-55L | 55 | 76 | 60 | 78 | 59.8 | 12 |
| 560А-60 | 60 | 80 | 65 | 80 | 63 | 12 |
| 560А-65 | 65 | 85 | 70 | 85 | 64 | 13 |
| 560А-70 | 70 | 92 | 75 | 92 | 60 | 11 |

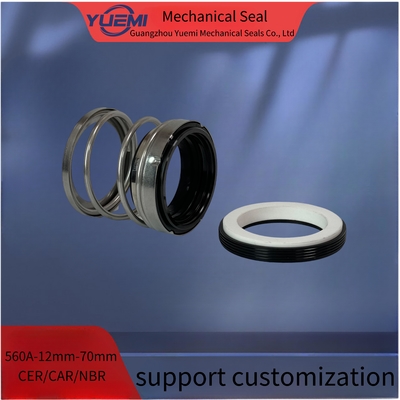

Механическое уплотнение в YM560A идеально подходит для применения в целом, предназначенное для производства больших партий. Эффективное хранение запасов благодаря легкозаменяемым частям.Тип 560A серии широко используется в центробежных насосов, турбинные насосы, компрессоры, насосы для горячей воды и другое оборудование для вращающегося вала.
Механическое уплотнение с односторонним и односторонним метлом
Двухнаправленный
Нескользящая конструкция, эластомерный мешок автоматически компенсирует первичное износ кольца
YM560B,YM560K,YM560C,YM560A показывают разницу в размерных данных, доступных с различными стандартными рабочими длинами.
Доступно в метрических и дюймовых размерах
YM560A также может использоваться в качестве двойных механических уплотнений в двух комплектах расположения
Приготовление:
1. Внешний диаметр вала находится в пределах допустимой допустимости +-0,05 мм
2. Выпуск вала < 0,1 мм
3. Плотность конца вала < 0,13 мм
4, нет острых краев на вале над кольцом
Примечание:
Во время установки, не царапать или повредить кольцо. Если что-то повреждено, пожалуйста, свяжитесь с нами, чтобы заменить новый.
Установка в конструкциях:
1. полный набор уплотнения картриджа очищается и точно проходит проверку утечек перед продажей.
2 Размещение между уплотнителем и валом составляет dl h6 0.8В конце вала должен быть проходный вход.Внешний диаметр вала в положении винта должен быть на 0,2 мм меньше,чтоб не дать винту слишком сильно затянуться.
3Поместите уплотнитель картриджа в насосную камеру, затем:
A: Укрепление четырех винтовых болтов фланцев, обеспечивающих вход среды в отверстие "G" в верхнем положении
B: Укрепить четыре винта и расположить рукав вала на вале.
С: Уберите четыре габаритные таблички. Пожалуйста, оставьте их и используйте их в будущих установках и
Разобраться.
D: соедините среднюю свинцовую трубу с отверстием "G", чтобы отмыть тепло от трения и
промывку уплотнительной камеры при работе насоса.
Примечание:
Чтобы завершить установку, он поворачивал вал вручную, чтобы проверить вращение, если он не мог вращаться плавно, уплотнение было неправильно установлено.
