Подробная информация о продукте:
|
| Структура: | коническая пружина | Диаметр вала: | 10 мм-40 мм |
|---|---|---|---|
| Замена: | Замена серии типа Bt-Fn | Поддержка: | OEM/ODM |
| Выделить: | Механическая уплотнитель серии 40 мм,Механическое уплотнение с O-кольцом,Механическая уплотнитель Bt-Ar |
||
- Что?
запасные пломбы готовы к быстрой доставке
Предоставляет превосходное качество по конкурентоспособной цене

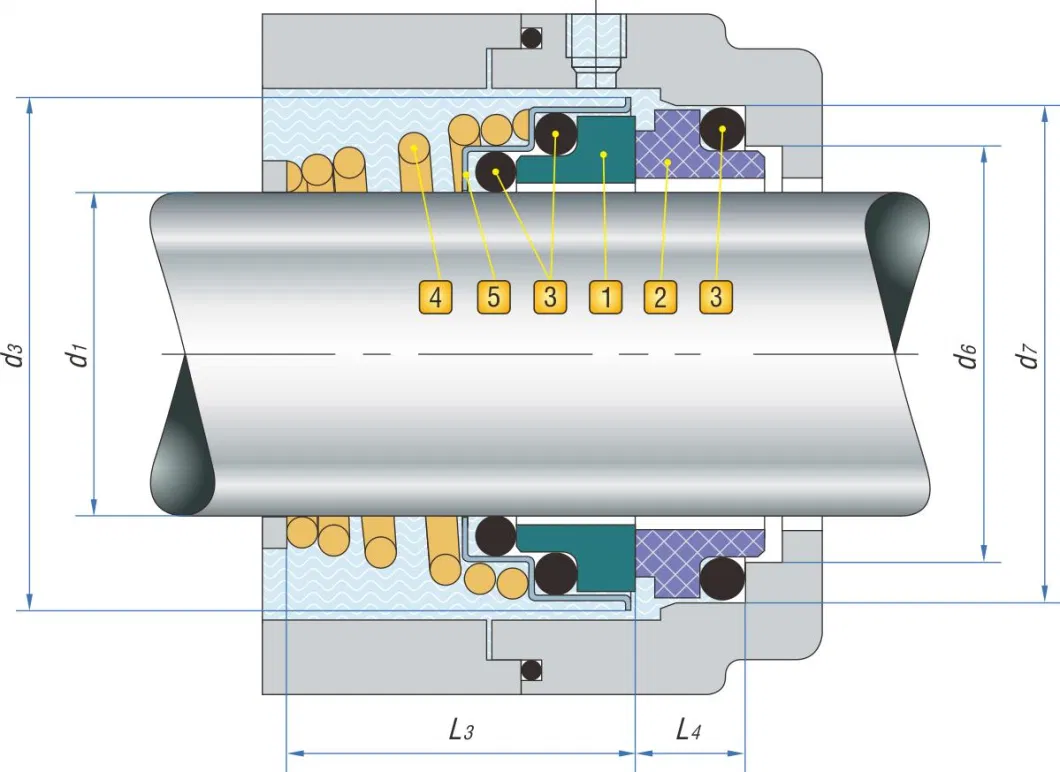

Применение таблицы сочетания моделей водяных насосов
| Модель | d1 ((mm) | d, | p | 11 | 13 |
|
155-10 155-11 155-12 155-13 155-14 155-15 155-16 155-17 155-18 155-19 155-20 155-21 |
10 11 12 13 14 15 16 17 18 19 20 21 |
20.0 22.0 22.0 25.0 25.0 29.0 29.0 29.0 33.0 33.0 33.0 38.0 |
18.1 20.6 20.6 23.1 23.1 26.9 26.9 26.9 30.9 30.9 30.9 35.4 |
20.5 23.5 23.5 28.0 28.0 30.0 30.0 30.0 32.0 33.0 33.0 33.0 |
5.5 5.5 5.5 6.0 6.0 7.0 7.0 7.0 8.0 8.0 8.0 8.0 |
·Весна и другие детали ((SUS304/SUS316)
| Модель | d1 ((mm) | d3 | d: | 11 | b |
|
155-22 155-23 155-24 155-25 155-28 155-29 155-30 155-32 155-33 155-35 155-38 155-40 |
22 23 24 25 28 29 30 32 33 35 38 40 |
38.0 38.0 38.0 40.0 46.0 46.0 46.0 46.0 50.0 50.0 60.5 60.5 |
35.4 35.4 35.4 38.2 43.3 43.3 43.3 43.3 53.5 53.5 60.5 60.5 |
33.0 35.0 35.0 35.5 39.0 39.0 39.0 39.0 50.5 50.5 50.5 50.5 |
8.0 8.0 8.0 8.5 9.0 9.0 9.0 9.0 11.5 11.5 11.5 11.5 |
Механическая уплотнитель типа YM155 с конической пружиной и O-кольцевой конструкцией, металлические детали изготовлены Stamping.Конкурентоспособная цена и широкий спектр применения сделали YM155 серийное производство уплотнителей.
Технические параметры
| Температура | -30°C~+200°C |
| давление | ≤1,2Mp a |
| Скорость | ≤ 10 м/с |
| Средний | сточные воды |
Материалы
| Ротационное кольцо | SIC CAR |
| Стационарный кольцо |
SIC CAR |
| Весна | SUS304/SUS316 |
| Недвижимое сиденье | SUS304/SUS316 |
| Вторичная печать |
Fkm/EPDM |
| Окружающийся кольцевой держатель | SUS304/SUS316 |
Приготовление:
1. Внешний диаметр вала находится в пределах допустимой допустимости +-0,05 мм
2. Выпуск вала < 0,1 мм
3. Плотность конца вала < 0,13 мм
4, нет острых краев на вале над кольцом
Примечание:
Во время установки, не царапать или повредить кольцо. Если что-то повреждено, пожалуйста, свяжитесь с нами, чтобы заменить новый.
Установка в конструкциях:
1. полный набор уплотнения картриджа очищается и точно проходит проверку утечек перед продажей.
2 Размещение между уплотнителем и валом составляет dl h6 0.8В конце вала должен быть проходный вход.Внешний диаметр вала в положении винта должен быть на 0,2 мм меньше,чтоб не дать винту слишком сильно затянуться.
3Поместите уплотнитель картриджа в насосную камеру, затем:
A: Укрепление четырех винтовых болтов фланцев, обеспечивающих вход среды в отверстие "G" в верхнем положении
B: Укрепить четыре винта и расположить рукав вала на вале.
С: Уберите четыре габаритные таблички. Пожалуйста, оставьте их и используйте их в будущих установках и
Разобраться.
D: соедините среднюю свинцовую трубу с отверстием "G", чтобы отмыть тепло от трения и
промывку уплотнительной камеры при работе насоса.
Примечание:
Чтобы завершить установку, он поворачивал вал вручную, чтобы проверить вращение, если он не мог вращаться плавно, уплотнение было неправильно установлено.
