Подробная информация о продукте:
|
| Отметка: | YUEMI | Диаметр вала: | 58U/59U |
|---|---|---|---|
| Вторичное уплотнение: | FKM SIC SIC | температура: | Высокотемпературный механический уплотнитель |
| Выделить: | SIC John Crane Mech Seal (СИЦ Джон Крейн Мех Сил),ФКМ Джон Крейн Мех Seal,FKM Джон Крейн 58u |
||
| d1 | d3 | d4 | d6 | d7 | d8 | d11 | d 12 | 1 000 фунтов. | 13 | I5 | I6 | 1 7 | 1 9 | f |
| 14 | 24 | 26 | 21 | 25 | 2 | 18.4 | 2.5 | 35.0 | 23.0 | 1.5 | 4 | 8.5 | 12.0 | 4.0 |
| 16 | 26 | 28 | 23 | 27 | 2 | 20.4 | 2.5 | 35.0 | 23.0 | 1.5 | 4 | 8.5 | 12.0 | 4.0 |
| 18 | 32 | 34 | 27 | 33 | 3 | 24.5 | 4.0 | 37.5 | 24.0 | 2 | 5 | 9.0 | 13.5 | 5.0 |
| 20 | 34 | 36 | 29 | 35 | 3 | 26.5 | 4.0 | 37.5 | 24.0 | 2 | 5 | 9.0 | 13.5 | 5.0 |
| 22 | 36 | 38 | 31 | 37 | 3 | 28.5 | 4.0 | 37.5 | 24.0 | 2 | 5 | 9.0 | 13.5 | 5.0 |
| 24 | 38 | 40 | 33 | 39 | 3 | 30.5 | 4.0 | 40.0 | 26.7 | 2 | 5 | 9.0 | 13.3 | 5.0 |
| 25 | 39 | 41 | 34 | 40 | 3 | 31.5 | 4.0 | 40.0 | 27.0 | 2 | 5 | 9.0 | 13.0 | 5.0 |
| 28 | 42 | 44 | 37 | 43 | 3 | 34.5 | 4.0 | 42.5 | 30.0 | 2 | 5 | 9.0 | 12.5 | 7.5 |
| 30 | 44 | 46 | 39 | 45 | 3 | 36.5 | 4.0 | 42.5 | 30.5 | 2 | 5 | 9.0 | 12.0 | 7.5 |
| 32 | 46 | 48 | 42 | 48 | 3 | 38.5 | 4.0 | 42.5 | 30.5 | 2 | 5 | 9.0 | 12.0 | 7.5 |
| 33 | 47 | 49 | 42 | 48 | 3 | 39.5 | 4.0 | 42.5 | 30.5 | 2 | 5 | 9.0 | 12.0 | 6.5 |
| 36 | 49 | 51 | 44 | 50 | 3 | 41.5 | 4.0 | 42.5 | 30.5 | 2 | 5 | 9.0 | 12.0 | 6.5 |
| 38 | 54 | 58 | 49 | 56 | 4 | 45.0 | 4.0 | 45.0 | 32.0 | 2 | 6 | 9.0 | 13.0 | 8.0 |
| 40 | 56 | 60 | 51 | 58 | 4 | 47.0 | 4.0 | 45.0 | 32.0 | 2 | 6 | 9.0 | 13.0 | 8.0 |
| 43 | 59 | 63 | 54 | 61 | 4 | 50.0 | 4.0 | 45.0 | 32.0 | 2 | 6 | 9.0 | 13.0 | 8.0 |
| 45 | 61 | 65 | 56 | 63 | 4 | 52.0 | 4.0 | 45.0 | 32.0 | 2 | 6 | 9.0 | 13.0 | 8.0 |
| 48 | 64 | 68 | 59 | 66 | 4 | 55.0 | 4.0 | 45.0 | 32.0 | 2 | 6 | 9.0 | 13.0 | 5.5 |
| 50 | 66 | 70 | 62 | 70 | 4 | 57.0 | 4.0 | 47.5 | 34.0 | 2.5 | 6 | 9.0 | 13.5 | 6.5 |
| 53 | 69 | 73 | 65 | 73 | 4 | 60.0 | 4.0 | 47.5 | 34.0 | 2.5 | 6 | 9.0 | 13.5 | 5.5 |
| 55 | 71 | 75 | 67 | 75 | 4 | 62.0 | 4.0 | 47.5 | 34.0 | 2.5 | 6 | 9.0 | 13.5 | 5.5 |
| 58 | 78 | 83 | 70 | 78 | 4 | 67.5 | 5.5 | 52.5 | 39.0 | 2.5 | 6 | 9.0 | 13.5 | 7.5 |
| 60 | 80 | 85 | 72 | 80 | 4 | 69.5 | 5.5 | 52.5 | 39.0 | 2.5 | 6 | 9.0 | 13.5 | 7.5 |
| 63 | 83 | 88 | 75 | 83 | 4 | 72.5 | 5.5 | 52.5 | 39.0 | 2.5 | 6 | 9.0 | 13.5 | 7.5 |
| 65 | 85 | 90 | 77 | 85 | 4 | 74.5 | 5.5 | 52.5 | 39.0 | 2.5 | 6 | 9.0 | 13.5 | 7.5 |
| 68 | 88 | 93 | 81 | 90 | 4 | 77.5 | 5.5 | 52.5 | 39.0 | 2.5 | 7 | 9.0 | 13.5 | 7.5 |
| 70 | 90 | 95 | 83 | 92 | 4 | 79.5 | 5.5 | 60.0 | 45.5 | 2.5 | 7 | 9.0 | 14.5 | 7.5 |
| 75 | 95 | 104 | 88 | 97 | 4 | 83.5 | 5.5 | 60.0 | 45.5 | 2.5 | 7 | 9.0 | 14.5 | 7.8 |
| 80 | 104 | 109 | 95 | 105 | 4 | 89.5 | 5.5 | 60.0 | 45.0 | 3 | 7 | 9.0 | 15.0 | 7.8 |
| 85 | 109 | 114 | 100 | 110 | 4 | 94.5 | 55 | 60.0 | 450 | 3 | 7 | 9.0 | 15.0 | 7.8 |
| 90 | 114 | 119 | 105 | 115 | 4 | 99.5 | .5.5 | 65.0 | .50.0 | 3 | 7 | 9.0 | 15.0 | 7.8 |
| 95 | 119 | 124 | 110 | 120 | 4 | 104.5 | 5.5 | 65.0 | 50.0 | 3 | 7 | 9.0 | 15.0 | 7.8 |
| 100 | 124 | 129 | 115 | 125 | 4 | 109.5 | 5.5 | 65.0 | 50.0 | 3 | 7 | 9.0 | 15.0 | 7.8 |
Описание продукта
Описание структуры:

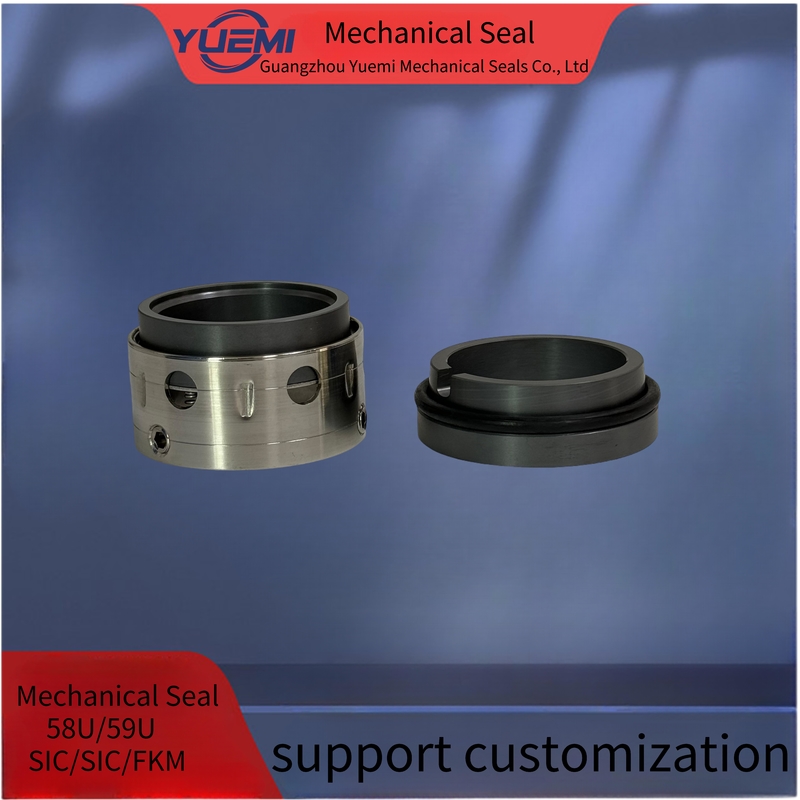

эквивалент Johncrane 58U
Дизайн с несколькими пружинами, несбалансированный уплотнитель
Применение:
- Коррозионные среды
- Химические насосы.
- Паровые суставы.
- Насосы для пищевой промышленности
- Процессовые насосы на нефтеперерабатывающих заводах
- Насосы для холодной и горячей воды
- уплотнители для агитаторов и смесителей
- Температура выше 400 градусов по Фаренгейту.
- криогенное применение
- Кондиционер.
- высокоскоростные турбинные компрессоры
- Водяные турбины
Технические параметры
| Температура | -30°C~+200°C |
| давление | ≤2Mp a |
| Скорость | ≤ 10 м/с |
| Средний | вода |
Материалы
| Ротационное кольцо |
SiC/VIT |
| Стационарный кольцо |
SiC/VIT |
| Весна | SUS304/SUS316 |
| Недвижимое сиденье | SUS304/SUS316 |
| Вторичная печать |
Fkm/EPDM |
| Окружающийся кольцевой держатель | SUS304/SUS316 |
Приготовление:
1. Внешний диаметр вала находится в пределах допустимой допустимости +-0,05 мм
2. Выпуск вала < 0,1 мм
3. Плотность конца вала < 0,13 мм
4, нет острых краев на вале над кольцом
Примечание:
Во время установки, не царапать или повредить кольцо. Если что-то повреждено, пожалуйста, свяжитесь с нами, чтобы заменить новый.
Установка в конструкциях:
1. полный набор уплотнения картриджа очищается и точно проходит проверку утечек перед продажей.
2 Размещение между уплотнителем и валом составляет dl h6 0.8В конце вала должен быть проходный вход.Внешний диаметр вала в положении винта должен быть на 0,2 мм меньше,чтоб не дать винту слишком сильно затянуться.
3Поместите уплотнитель картриджа в насосную камеру, затем:
A: Укрепление четырех винтовых болтов фланцев, обеспечивающих вход среды в отверстие "G" в верхнем положении
B: Укрепить четыре винта и расположить рукав вала на вале.
С: Уберите четыре габаритные таблички. Пожалуйста, оставьте их и используйте их в будущих установках и
Разобраться.
D: соедините среднюю свинцовую трубу с отверстием "G", чтобы отмыть тепло от трения и
промывку уплотнительной камеры при работе насоса.
Примечание:
Чтобы завершить установку, он поворачивал вал вручную, чтобы проверить вращение, если он не мог вращаться плавно, уплотнение было неправильно установлено.
Мы хотим искренне сотрудничать с клиентами, чтобы поставлять высококачественные продукты и услуги Мы верим в установление долгосрочных отношений сотрудничества, которые являются ключом к успеху
