Подробная информация о продукте:
|
| Структура: | Один конец | Особенности: | Высокое качество, долговечность, коррозионная устойчивость |
|---|---|---|---|
| Давление: | Среднее давление | Скорость: | Общая скорость |
| температура: | Температурный механический уплотнитель | Размер: | 20mm, 25mm, 30mm, 35mm, 40mm |
| производительность: | Плотность насоса Flygt | ||

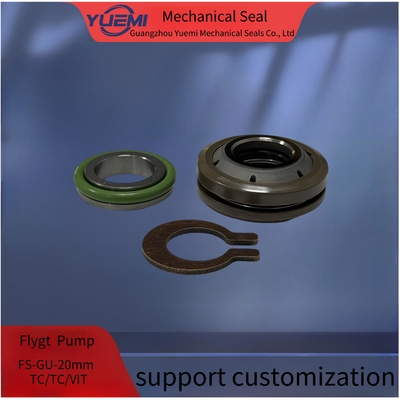

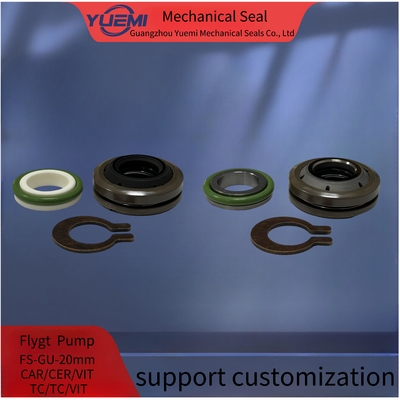

| Выделить: | GU 20 мм Flygt Механическая уплотнитель,3082 Flygt Механическая пломба,Механическая уплотнитель XGS |
||
Применение таблицы сочетания моделей водяных насосов
| Модель насоса Flygt | Размер вала | Верхняя печать | Нижняя печать |
| 3085-091, 3085-120, 3085-170, 3085-171, 3085-181, 3085-280, 3082-290, 3085-890 | 20 мм | FS-G-U20 | FS-G-L20 или FS-H-L20 |
| 3101 | 28 мм | FS-B-U28 | FS-B-L28 |
| 3102 | 25 мм | FS-J-U25 | FS-J-L25 |
| 3126-90,3126-180 | 35 мм | FS-K-U35 | FS-K-L35 |
| 3126-91,3126-280,3126-290 | 35 мм | FS-K-U35 | FS-M-L35 |
| 3126-181,3127 | 35 мм | FS-M-U35 | FS-M-L35 |
| 3140,3152 | 45 мм | FS-O-U45 | FS-O-L45 |
| 3170,3201 | 60 мм | FS-Q-U60 | FS-Q-L60 |
| 3200 | 60 мм | FS-P-U60 | FS-P-L60 |
| 3230,3300-91,3300-181,3300-280,3300-980,3305 | 90 мм | FS-S-U90 | FS-S-L90 |
| 3310,3311,3312,3350,3351 | 90 мм ~ 120 мм | FS-S-U90 | FS-T-L120 |
| 3355,3356,3357 | 90 мм | FS-S-U90 | FS-S-L90 |
| 3500,3501,3530,3531,3600,3601,3602 | 90 мм ~ 120 мм | FS-S-U90 | FS-T-L120 |
| 4351,4352,4400 | 20 мм | FS-G-U20 | FS-H-L20 |
| 4410,4430 | 60 мм | / | FS-Q-L60 |
| 4440,5530 | 35 мм | FS-M-U35 | FS-M-L35 |
| 4650,4660 | 45 мм | FS-O-U45 | FS-O-L45 |
| 4670,4680,7045 | 60 мм | FS-Q-U60 | FS-Q-L60 |
| 7050,7051,7055,7060,7061,7076,7556 | 90 мм | FS-S-U90 | FS-S-L90 |
| 7080,7115 | 90 мм ~ 80 мм / 90 мм ~ 120 мм | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 7570,7585 | 90 мм ~ 120 мм | FS-S-U90 | FS-T-L120 |
| Гриндекс Майор, Мастер, Матадор, Миди, Минет, Сальвадор | 25 мм ~ 24 мм | FS-Z-U25 | FS-Z-L24 |
| Гриндекс Макси | 45 мм | FS-O-U45 | FS-N-L45 |
| Готовые модели 4 8 12&16 | 15 мм | FS-D-U15 | / |
| Готов 24 | 20 мм | FS-A-U20 | FS-A-L20 |
| Готов 90 | 28 мм | FS-I-U28 | FS-I-L28 |
| Стейти 7 | 20 мм | FS-G-U20 | FS-G-L20 |
| 600 | 60 мм | FS-Q-U60 | FS-Q-L60 |
| 605,615,665,670,680 | 90-80 мм | FS-S-U90 | FS-S-L80 |
| 705,715,720,721,735,745,760,765,770,775 | 90 мм ~ 80 мм / 90 мм ~ 120 мм | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 820,840,841,860,880,881,900 | 90 мм ~ 80 мм / 90 мм ~ 120 мм | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 2004,2008,2012,2016 | 15 мм | FS-D-U15 | |
| 2024 | 20 мм | FS-A-U20 | FS-A-L20 |
| 2050,2052 | 15 мм | FS-D-U15 | / |
| 2060 | 20 мм | FS-G-U20 | FS-G-L20 |
| 2066 | 20 мм | FS-A-U20 | FS-A-L20 |
| 2070 | 22 мм | FS-E-U22 | FS-E-L22 |
| 2071 | 22 мм | FS-E-U22 | FS-E-L22 |
| 2075 | 20 мм | FS-A-U20 | FS-A-L20 |
| 2082209021252140 | 28 мм | FS-I-U28 | FS-I-L28 |
| ,,,2084,2135 | 35 мм | FS-K-U35 | FS-K-L35 |
| 2101 | 20 мм | FS-A-U20 | FS-A-L20 |
| 2102 - 40 | 22 мм | FS-E-U22 | FS-E-L22 |
| 2151-10 | 35 мм | FS-K-U35 | FS-K-L35 |
| 2151-11,2151-50 | 35 мм | FS-K-U35 | FS-L-L35 |
| 2201-10,2201-320,2201-430,2201-480 | 45 мм ~ 35 мм | FS-O-U45 | FS-K-L35 |
| 2201-590,2201-690 | 45 мм | FS-O-U45 | FS-O-L45 |
| 2201-11HT или MT | 45 мм | FS-N-U45 | FS-N-L45 |
| 2201-11LT | 45 мм | FS-O-U45 | FS-N-L45 |
| 2250,2290 | 60 мм | FS-P-U60 | FS-P-L60 |
| 2400 | 60 мм | FS-R-U60 | FS-R-L60 |
| 3041-281 | 20 мм | FS-G-U20 | FS-G-L20 |
| 3057 | 20 мм | FS-G-U20 | FS-H-L20 |
| 3057-180,3060 | 20 мм | FS-G-U20 | FS-G-L20 |
| 3065 | 20 мм | FS-A-U20 | FS-A-L20 |
| 3067-170,3067-250,3068 | 20 мм | FS-G-U20 | FS-G-L20 |
| 3080 | 20 мм | FS-A-U20 | FS-A-L20 |
| 3082 | 22 мм | FS-E-U22 | FS-E-L22 |
| Температура | 30°C~180°C |
| давление | ≤1,2Mp a |
| Скорость | ≤ 10 м/с |
| Технический параметр | Спецификация |
|---|---|
| Скорость | До 3600 оборотов в минуту |
| Применение | Насосы |
| Долголетие | Высокопрочный |
| Установка | Легко заменить |
| Диапазон давления | До 10 бар |
| Температурный диапазон | До 180°C |
| Материал | Нержавеющая сталь |
| Вторичное уплотнение | О-кольцо |
| Совместимость | Подходит для большинства воздушных насосов |
| Лица тюленей | Углерод против керамики |

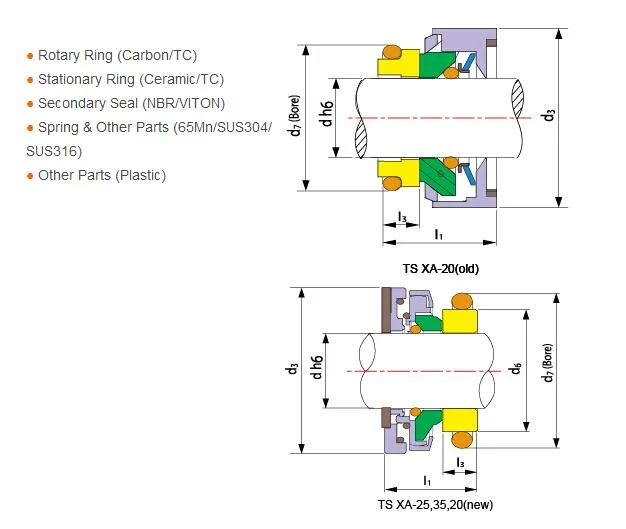

| Размер тюленя d(мм |
d3 | d6 | d7 | L1 | L3 |
| YM-20 | 45.2 | 36 | 21.5 | 7.2 | |
| YM-25 | 54.0 | 35.2 | 42 | 21.0 | 6.0 |
| YM-35 | 69.8 | 50.3 | 56 | 25.7 | 10.2 |
Приготовление:
1. Внешний диаметр вала находится в пределах допустимой допустимости +-0,05 мм
2. Выпуск вала < 0,1 мм
3. Плотность конца вала < 0,13 мм
4, нет острых краев на вале над кольцом
Примечание:
Во время установки, не царапать или повредить кольцо. Если что-то повреждено, пожалуйста, свяжитесь с нами, чтобы заменить новый.
Установка в конструкциях:
1. полный набор уплотнения картриджа очищается и точно проходит проверку утечек перед продажей.
2 Размещение между уплотнителем и валом составляет dl h6 0.8В конце вала должен быть проходный вход.Внешний диаметр вала в положении винта должен быть на 0,2 мм меньше,чтоб не дать винту слишком сильно затянуться.
3Поместите уплотнитель картриджа в насосную камеру, затем:
A: Укрепление четырех винтовых болтов фланцев, обеспечивающих вход среды в отверстие "G" в верхнем положении
B: Укрепить четыре винта и расположить рукав вала на вале.
С: Уберите четыре габаритные таблички. Пожалуйста, оставьте их и используйте их в будущих установках и
Разобраться.
D: соедините среднюю свинцовую трубу с отверстием "G", чтобы отмыть тепло от трения и
промывку уплотнительной камеры при работе насоса.
Примечание:
Чтобы завершить установку, он поворачивал вал вручную, чтобы проверить вращение, если он не мог вращаться плавно, уплотнение было неправильно установлено.
